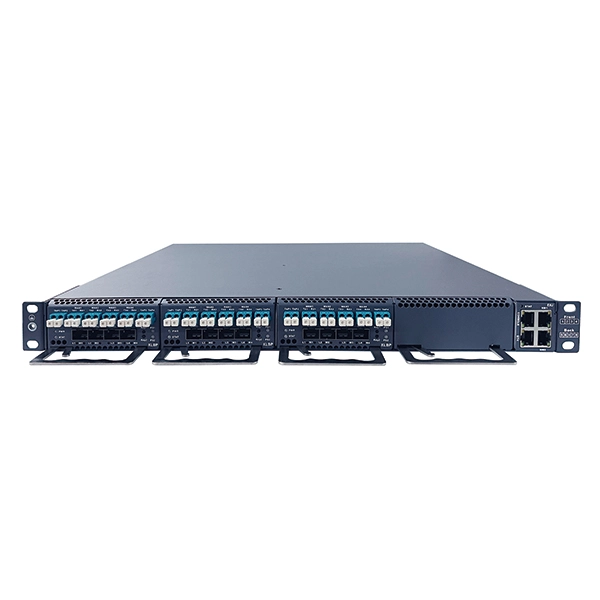

جهاز حماية الالتفافية 10G

فتحة الخدمة

4 فتحات ، دعم 10G لوحات حماية الالتفافية و 10G لوحات مكبر للصوت الالتفافية مختلطة التوصيل والتشغيل

لوحة حماية الالتفافية 10G

عدد مرات الوصول إلى الروابط

تدعم اللوحة الواحدة الوصول إلى حماية تجاوز الوصلات الخارجية ثنائية الاتجاه

واجهة وان

4 أزواج من واجهات LC (كل زوجين وصول 1 رابط خارجي ثنائي الاتجاه)

واجهة الصنبور

زوجان من واجهات LC (كل زوج خرج 1 رابط خارجي ثنائي الاتجاه عكس إشارة بصرية)

واجهة الشبكة المحلية

4 واجهات SFP البصرية (زوج واحد من الروابط المحلية ثنائية الاتجاه لكل سلسلتين)

وضع حماية الارتباط

K0: وضع المرور الصعب ، أي وصلة مادية لواجهة وان من خلال جهاز تحويل مادي ؛

K1: إعادة توجيه لينة ووضع النسخ المتطابق ، أي ، من خلال رقاقة التحكم سيكون واجهة وان بين الحزم المقابلة لإعادة الشحن لتحقيق مستقيم من خلال

K2: إعادة توجيه ناعمة ووضع ترافقي ، أي أن الحزم متسلسلة وترسل بين واجهات وان و لان عبر رقاقة التحكم.

وقت قطع

وضع K0>-> وضع K1/K2: أقل من 5ms

وضع K1>-> وضع K2: لا فقدان للحزمة على الرابط الخارجي

فقدان إدراج الرابط الخارجي

K0: أقل من 3.7 ديسيبل

K1:> 9.5dB على المدخلات ،> 1dB على الإخراج

K2:> 9.5dB على المدخلات ،> 1dB على الإخراج

واجهة الصنبور:> 9.5dB

طول موجي التشغيل

وضع واحد 1310nm (متعدد الأوضاع المخصص متاح)

سرعة التشغيل

10 جم ، ز

مدخل الطاقة الضوئية

واجهة وان: -7 ~ 4dBm

واجهة الشبكة المحلية:-~ -1dBm

10G مجلس مكبر للصوت الالتفافية

عدد مرات الوصول إلى الروابط

تدعم اللوحة الواحدة الوصول إلى تضخيم بصري جانبي ثنائي الاتجاه الخارجي.

واجهة وان

4 أزواج من واجهات LC (كل زوجين وصول 1 رابط خارجي ثنائي الاتجاه)

واجهة الشبكة المحلية

4 أزواج من واجهات LC (زوج روابط محلي ثنائي الاتجاه في سلسلة مع كل زوجين)

وضع حماية الارتباط

K0: وضع العبور الصعب

K2: الوضع التسلسلي

وقت قطع

وضع K0>-> وضع K2: أقل من 5ms

طول موجي التشغيل

وضع واحد 1310nm (متعدد الأوضاع المخصص متاح)

سرعة التشغيل

10 جم ، ز

مدخل الطاقة الضوئية

واجهة وان:-~ -1dBm

واجهة الشبكة المحلية: -7 ~ 1dBm

تضخيم الناتج الطاقة الضوئية

> -3 ديسيبل

واجهة الإدارة

• منافذ شبكة RJ45 قابلة للتكيف 2x10/،

• منفذ وحدة تحكم من نوع RJ45

• لوحة تحكم رئيسية قابلة للتبديل الساخن

أسلوب الإدارة

• سطر أوامر CLI

• SNMP

• واجهة API مفتوحة

طريقة تزويد الطاقة

• تيار متردد: 90 ~ ، العاصمة: -36 ~ 72 فولت ، تيار مستمر عالي الجهد اختياري

• معيار CPRS امدادات الطاقة 1 + 1 الساخنة احتياطية

طريقة تبديد الحرارة

• تدفق الهواء الأمامي ، تدفق الهواء الخلفي

• 1 + 1 وحدة مروحة احتياطية ، قابلة للتبديل السريع

نطاق درجة حرارة التشغيل

0 ℃ ~ 50 ℃

نطاق الرطوبة التشغيل

Ew ~ بدون تكاثف

درجة حرارة التخزين

-40 ℃ ~ 85 ℃

حجم المعدات

1U: 44 ، (H) x (W) x (D)

التركيب

خزانة 19 بوصة مع عمق ، أو أكثر

الوزن

12 أو

استهلاك الطاقة

> دبليو دبليو
