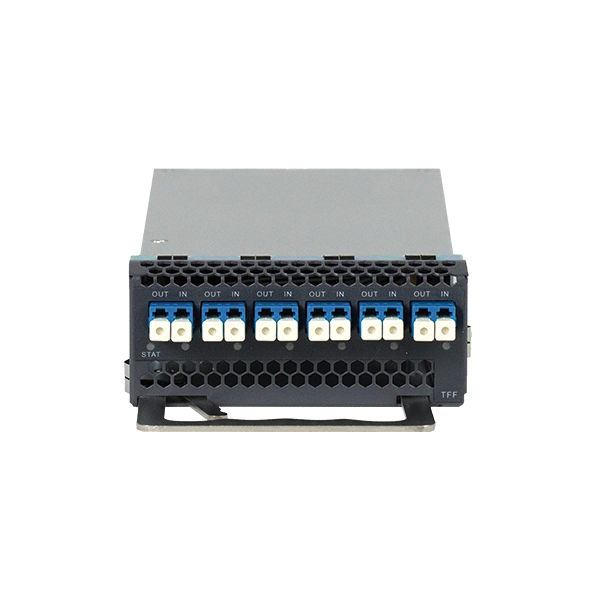

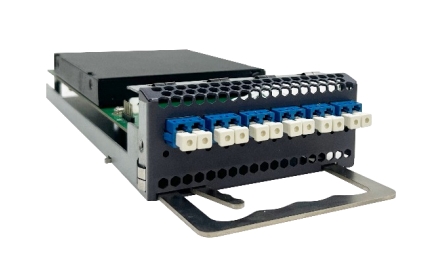

تم تصميم بطاقة OADM الثابتة بألياف مزدوجة (مضاعف إسقاط بصري) (TFF) التي أطلقتها اتصالات Sintai خصيصًا لتطبيقات شبكة DWDM متعددة الأطوال الموجية. فإنه يمكن مضاعفة أطوال موجية مختلفة من الألياف البصرية على واحد أو فصل قنوات بصرية متعددة متعددة متعددة على نفس الألياف البصرية عن طريق الطول الموجي. استنادًا إلى تقنية الأغشية الرقيقة (TFF) ، تعمل على الشبكة الإيطالية مع تباعد القنوات بمرشح GHz. نطاق الطول الموجى DWDM هو 1528 نانومتر إلى 1568 نانومتر ، وطول الطول الموجى لقناة ITU اختياري. لديها سلسلة من المزايا مثل فقدان الإدراج المنخفض وعزل القناة العالية.
تحميل PDF
اتصل بنا

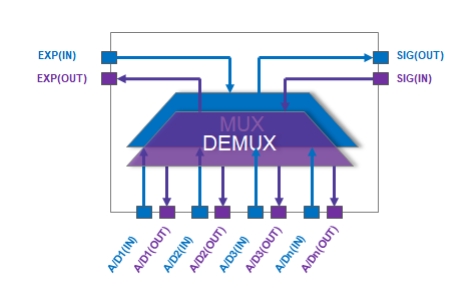

هذا ينطبق على 4 قنوات DWDM إشارة بصرية MUX و DEMUX
بطاقة MuxDemux مزدوجة الألياف الثابتة | ||
المواصفات | 4 قنوات | 8 قنوات |
وظيفة | يدعم إشارات بصرية Mux & Deux لـ 4 DWDM | دعم Mux & Deux من إشارات بصرية 8 DWDM |
رقم شانيل | 4λ @ GHz (191.4THz ~ 196.1THz ، نموذج اللوحة كالجدول 1) | 8λ @ GHz (191.4THz ~ 196.1THz ، نموذج اللوحة كجدول 2) |
فقدان الإدراج | ≤ 2 ديسيبل | ≤ 3 ديسيبل |
عرض طيفي 3dB | > 75 هرتز | > 75 هرتز |
عزل القنوات المجاورة | > 25dB | > 25dB |
عزل القنوات غير المتجاورة | > 35dB | > 35dB |
رقم الفتحة | فتحة واحدة | |
مراقبة الطاقة | دعم مراقبة الطاقة البصرية لمنفذ Mux (SIG) | |
مصباح مؤشر | مؤشر الطاقة الضوئية الداعم لمنفذ Mux (SIG) | |
وظيفة تمديد | دعم المتتالية الموسعة ، واستخدام منفذ EXP لرسو السفن أثناء المتتالية | |
نموذج البطاقة | منفذ | تردد المركز (THz) |
حنفية 5659 | A56/D56 ~ A59/D59 | ، ~ ، من |
فتيش 5255 | A52/D52 ~ A55/D55 | ، ~ ، من |
حنفية 4750 | A47/D47 ~ A50/D50 | ، ~ ، من |
فواش 4346 | A43/D43 ~ A46/D46 | ، ~ ، من |
هبل 3841 | A38/D38 ~ A41/D41 | ، ~ ، من |
تاف 3437 | A34/D34 ~ A37/D37 | ، ~ ، من |
تاف 2932 | A29/D29 ~ A32/D32 | ، ~ ، من |
هبل 2528 | A25/D25 ~ A28/D28 | ، ~ ، من |
فكاهي 2023 | A20/D20 ~ A23/D23 | ، ~ ، من |
تاف 1619 | A16/D16 ~ A19/D19 | ، ~ ، من |
