جهاز الإرسال والاستقبال البصري مقابل المستجيب

في الإرسال البصري ، سواء المستجيب وباقةتنتمي إلى وحدة التحويل البصري (وحدة التحويل البصري)/وحدة التحويل الطول الموجي ، وتتمثل المهمة الرئيسية في تجميع أو تحويل إشارات واحدة أو متعددة من جانب العميل بعد الوصول ، وإخراج dwm (وفقًا لتوصية G.694.1) أو CWDM (وفقًا لتوصية الطول الموجى 694.2) ، لتسهيل وحدة تعدد الإرسال يمكن أن تؤدي WDM على إشارات بصرية بأطوال موجية مختلفة.

ما هو جهاز الإرسال والاستقبال البصري ؟

يتم استخدام أجهزة الإرسال والاسترسال الضوئية لتمكين الاتصالات من نقطة إلى نقطة عبر مسافات طويلة عندما يتطابق معدل العميل مع الطول الموجي البصري. في الحالات التي تكون فيها معدلات العميل أقل من الطول الموجي البصري.

ما هو Muxponder ؟

باقة muxponder هي العنصر الذي يرسل ويتلقى الإشارة البصرية على الألياف بنفس طريقة المستجيب باستثناء أن باقة muxponder لديها وظائف إضافية لتعدد واجهات عميل معدل فرعي متعددة على واجهة الخط.

الفرق الرئيسي بين المستجيب مقابل المستجيب

• مرسل مستجيب

N in N out: N * خدمات من جانب العميل منخفضة السرعة => N * إشارات بصرية لطول الموجة القياسية

• باقة

N في واحد خارج: N * خدمات من جانب العميل منخفضة السرعة => 1 * إشارة بصرية عالية السرعة موجية قياسية

كشركة رائدة في صناعة الإرسال البصري ، SINTAI هي الآن من بين أفضل الشركات المصنعة للباقة في الصين. لدينا القدرة على توفير أنواع مختلفة من الترددات لتلبية جميع احتياجات عملك. اتصل بنا للحصول على سعر المرسل المستجيب الآن!

تطبيق المستجيب البصري (من WDM) في شبكة WDM

أويو (OEO) تعني أوبتيكال كهربي بصري. يتم أولاً تحويل الإشارة الضوئية المراد تضخيمها إلى إشارة كهربائية ، بعد وظيفة 3R (تضخيم الإشارة ، استخراج الساعة ، تجديد الإشارة) ، ثم تحويلها إلى إشارة بصرية ، وبالتالي لعب دور في تضخيم الطاقة الضوئية. يتم استخدام جهاز الإرسال المستجيب البصري بشكل أساسي لتضخيم إشارة واحدة بمعدل منخفض يبلغ 10 جيجابايت/ثانية أو أقل من واحد تلو الآخر.

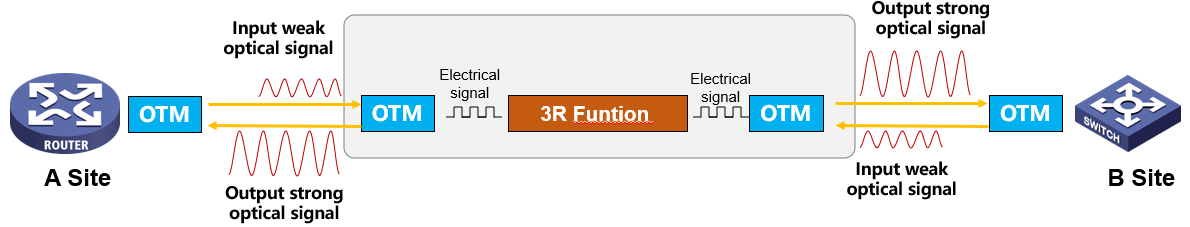

• تضخيم الإشارة البصرية

إذا كان الإدخال إشارة بصرية ضعيفة ، فيمكن تحويل الإخراج إلى إشارة بصرية قوية.

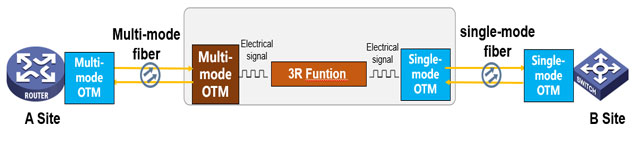

• الألياف متعددة الأوضاع إلى الألياف أحادية النمط

إذا كانت ألياف متعددة الأوضاع ، فيمكن تحويلها إلى ألياف أحادية الوضع.

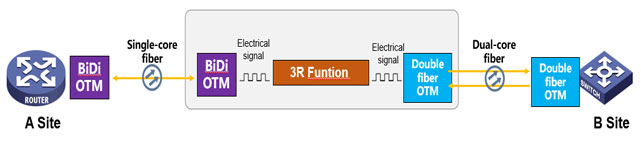

• ألياف أحادية النواة إلى ألياف ثنائية النواة

إذا كانت ألياف أحادية النواة ، فيمكن تحويلها إلى ألياف ثنائية النواة.

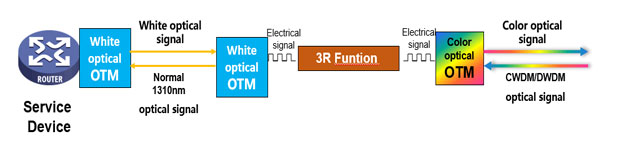

• تحويل الطول الموجي البصري

إذا كانت إشارة بصرية بيضاء ، فيمكن تحويلها إلى إشارة بصرية ملونة.

• الواجهة الكهربائية للإشارة البصرية

إذا كان أحد الجانبين مجهزًا بوحدة واجهة كهربائية وتم تجهيز الجانب الآخر بوحدة واجهة بصرية ، فيمكن أيضًا تحويل إشارة الواجهة الكهربائية RJ45 إلى إشارة بصرية.

ميزات جهاز الإرسال والاستقبال البصري:

• يدعم! Mbit/s ~ ، معدل العمل اختياري [اعتمادا على لوحة وحدة OEO و OTM (وحدة النقل البصري) التي تم تكوينها].

• يدعم النطاق الكامل للطول الموجى للعمل ~ 1650 نانومتر (حسب تكوين وحدة النقل البصري).

• تتوفر أنواع متعددة من الخدمات ، مثل الإيثرنت ، SDH ، ATM ، إلخ ، ونقل شفاف من accesق الخدمات.

• تدعم سيناريوهات التطبيق الألياف المفردة إلى الألياف المزدوجة ، وتحويل الطول الموجي ، وتحويل الوضع ، وتشكيل الإشارة البصرية ، وتضخيم الطاقة الضوئية.

• يمكن تحقيق مرحل الإشارة وتمديد مسافة الإرسال (تعتمد المسافة على تكوين وحدة النقل البصري)

ما هو المستجيب في DWDM

جهاز الإرسال والاستقبال البصري هو أيضًا جهاز إرسال مستجيب CWDM أو DWDM ، مما يعني جهاز إرسال بصري إلى كهربائي إلى بصري. يقوم جهاز الإرسال والاستقبال DWDM بتحويل إشارة بصرية إلى إشارة كهربائية ، ثم يستردها إلى إشارة بصرية. يقوم المستجيب البصري بتحويل الخدمات من جانب العميل إلى إشارات بصرية قياسية بعد إعادة التضخيم وإعادة التوقيت وإعادة التشكيل.

هناك حاجة إلى مستجيب بصري في نظام WDM:

1. في الحالة التي تحتاج فيها معدات ذات أطوال موجية مختلفة للتواصل مع بعضها البعض ، يمكن أن يحل المستجيب البصري المشكلة غير المتوافقة بينهما.

2. هناك أكثر من شبكة ألياف بصرية واحدة يوفرها مزودو خدمات مختلفون ومعايير مختلفة. نحن بحاجة إلى جهاز إرسال WDM لاجتياز من شبكة ألياف بصرية إلى أخرى.
