التشتت هو أحد خصائص نقل الألياف الضوئية ، وسيتم توسيع إشارة النبض البصري في الوقت المناسب بعد الإرسال في الألياف البصرية لمسافة ، مما ينتج عنه تداخل بين الرموز ، وبالتالي زيادة معدل الخطأ والتأثير على جودة الاتصال. تم إنشاء وحدة تعويض التشتتات الانضباطي (TDCM) لحل هذه المشكلة.
يعد تشتتها لوان عاملاً مهمًا في أداء أنظمة اتصالات الألياف البصرية. إنها سمة موضوع وأداء من المهم فهمها وحسابها عند تشغيل و/أو تصميم معدات TDCM للشبكات القائمة على الألياف.
مع ألوان مختلفة من طيف الضوء الذي ينتقل بسرعات مختلفة بسبب الاختلافات في معامل الانكسار ، في الشكل أعلاه الضوء الأحمر ينتقل أسرع من الأزرق ، بسبب انخفاض مؤشره. سيتم فصل المسافة ، الأحمر والأزرق بشكل أكبر ، وبالتالي سيتم توسيع الإشارة.
وعلى مسافات أطول ، يضيف هذا "التفرق" الصغير في النهاية إلى درجة لا تستطيع الطرف المتلقي التمييز بشكل صحيح بين إشارتين متتاليتين حيث تبدأ النبضات في التداخل. إذا لم تتم إدارتها ، يمكن أن يسبب هذا مشكلة خطيرة في أنظمة الاتصالات الشبكية ، خاصة في تطبيقات معدل البت السريع.
وحدة تعويض تشتتها الانضباطي (TDCM) هي طريقة تستخدم التصفية الإلكترونية للتعويض عن تشتتات في وصلة اتصالات بصرية. انها مناسبة لأنظمة النقل WDM عالية السرعة لمسافات طويلة. يمكن تضمينه في قناة اتصال للتعويض عن تدهور الإشارة الناجم عن الوسط ولديه القدرة على ضبط قيمة تعويض تشتت وفقًا لخصائص الألياف البصرية ، التي يمكن نقل الإشارة لمسافات طويلة بطريقة جيدة.

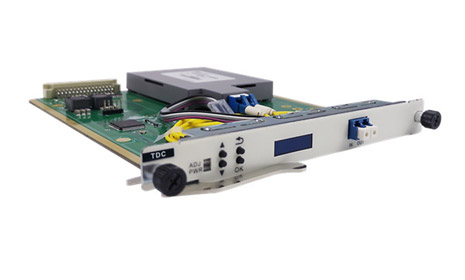

Sintai TDCM هو معوض قابل للضبط ومتكامل تمامًا يوفر تحكماً ديناميكياً دقيقًا في تشتتات لونية لمجموعة متنوعة من التطبيقات. يتميز جهاز TDCM الخاص بنا بتقنية صريف الألياف (FBG) ، التي لديها نطاق تشتت واسع وعرض نطاق تشغيلي. يتوفر في نوع البطاقة وإصدارات rackmount. تسمح واجهة برنامج التحكم وزر الأجهزة بالتكامل السهل والحد الأدنى من وقت الإعداد للتكوينات التجريبية. يتمتع Sintai TDCM بالمزايا التالية:
• قابل للتعديل
• ضبط تشتت ± ، ps/nm
• النقل المسطح
• عملية شبكة ITU عديم اللون متعددة القنوات
• زمن استجابة منخفض
• فقدان الإدراج المنخفض ، قوة ضبط ، والاعتماد على الاستقطاب
• مطابقة منحدر G.652
• متعدد القنوات
• نطاق تعويض تشتت كبير
• شفاف ولا يغير الإشارة الضوئية.
• هيكل بسيط
• صيانة مريحة
• آمنة وموثوق بها
في اتصالات الألياف البصرية ، يمكن استخدام وحدات تعويض تشتتات (DCM) (وتسمى أيضًا وحدات تعويض تشتتات ، DCU) لتعويض تشتتات لوان ، على سبيل المثال ، مدى طويل من ألياف الإرسال. غالبًا ما يتم وضع وحدة تعويضية للانتشار بين مضخمات ألياف.
طريقة واحدة لتقليل تشتتها لوني هو تضييق العرض الطيفي للمرسل. الليزر ، على سبيل المثال ، لديها عرض طيفي أكثر ضيقًا من المصابيح. ينبعث الليزر أحادي اللون من طول موجي واحد فقط ، وبالتالي ، لا يساهم في تشوهات لوني.
طول موجي حيث يكون تأخير المجموعة في تفرقة الألياف أو المادة صفر. الفئات: البصريات العامة ، الألياف البصرية و الموجات. رمز الصيغة: λ0.
يتم استخدام وحدة تعويض التشتت (أو DCM) لتعويض التشتتات التراكمي في ألياف أحادية النمط ويستخدم معامل تشتتات لتوصيف قيمة التشتت. تبلغ قيمة SMF العادية حوالي 16 ~ 17 ps/(نانومتر * كم) عند 1550 نانومتر.
يتم استخدام TDCM (وحدة تعويض التشتات الانضبابي) لتعويض التشتات عن الإشارات البصرية. بالنسبة إلى WDM: يتم تثبيت وحدات DCM في إطارات DCM وتستخدم للتعويض عن التشتات الإيجابي لألياف النقل للمساعدة في الحفاظ على شكل الإشارة التي تم نشرها. إنه مرن للغاية في التطبيق مع قيم متغيرة.
لقد كان التوليف في DWDM مطلبًا رئيسيًا لنضج التكنولوجيا على مر السنين من إدخال الليزر القابل للضبط ، ومستقبلات النطاق العريض ، ومكبرات الصوت ذات الكسب المتغير.
