ما هو WDM في الشبكات

إشارات بصرية متعددة الأطوال الموجية المختلفة في الألياف البصرية نفسها للإرسال ، نسمي الطريقة أو التقنية بتقسيم الطول الموجي المتعدد (WDM).

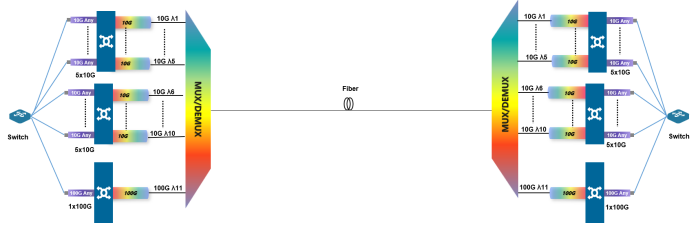

تعدد إرسال تقسيم الطول الموجي (WDM) هو تقنية تجمع بين اثنين أو أكثر من إشارات الناقل البصري ذات أطوال موجية مختلفة في نهاية الإرسال من خلال جهاز إرسال ، أي نوع من معدات wdm ، وقرنها بنفس الألياف البصرية للإرسال ؛ في الطرف المتلقي ، يتم فصل الناقلات الضوئية ذات الأطوال الموجية المختلفة بواسطة جهاز demultiplexer ، ثم تتم معالجتها بواسطة جهاز الاستقبال البصري لاستعادة الإشارة الأصلية. وتسمى هذه التقنية التي ترسل في وقت واحد إشارتين بصريتين أو أكثر لأطوال موجية مختلفة في نفس الألياف الضوئية بتقسيم الطول الموجي المتعدد.

تصنيف نظام تعدد إرسال تقسيم الطول الموجي (WDM)

نظام الفتح: بشكل عام ، أنظمة WDM لها (وحدة مستجيب بصري) تحويل الإشارات الضوئية ذات الأطوال الموجية غير القياسية لمعدات العميل إلى إشارات بصرية ذات أطوال موجية قياسية تتوافق مع توصيات G.694.1 أو G.694.2.

نظام متكامل: نظام WDM آخر لا يتطلب OTU. يمكن تجهيز المنفذ البصري للمعدات من جانب العميل (مثل المفتاح) بوحدة بصرية تقسيم طول موجي قياسية ، ويتم توصيل الإشارة المضيئة للمعدات من جانب العميل مباشرة بوحدة تعدد الإرسال وإزالة اللمعان (MDU) لنظام WDM.

ما هو CWDM و DWDM في الشبكات

مُضاعف تقسيم الطول الموجي الخشن (CWDM) هو تقنية إرسال WDM منخفضة التكلفة لطبقة الوصول لشبكة المناطق الحضرية. إن مضاعفة تقسيم الطول الموجي الكثيف (DWDM) هو الجمع بين مجموعة من الأطوال الموجية البصرية واستخدام ألياف بصرية واحدة للإرسال.

الفرق بين CWDM و DWDM

تقنية الليزر DWDM أكثر تكلفة من CWDM ، لأنها تتطلب مصادر طول موجي أكثر استقرارًا. يرجع السبب الرئيسي في التكلفة المتزايدة لجهاز إرسال DWDM إلى التكلفة العالية لثنائيات الليزر ، وعملية تبريد التغذية المرتدة للحفاظ على استقرار طول الموجة. وهذا هو السبب في اختلاف سعر أجهزة WDM.

الاختلافات بين DWDM و OTN

1. مضاعفات تقسيم الطول الموجي الكثيف (DWDM) :

DWDM ، التي تمثل التقسيم المتعدد للطول الموجى الكثيف ، هي تقنية لإرسال خيوط متعددة من البيانات عبر وصلة شبكة واحدة. في المرسل ، يجمع معدد بصري بين اثنين أو أكثر من الإشارات البصرية ذات أطوال موجية مختلفة.

عند المستقبِل ، يتم استخدام أجهزة demultiplexers البصرية لفصل الإشارة ، مما يؤدي حتماً إلى فقدان الإشارة ، ولكن يمكن تخفيفها بواسطة مكبرات الصوت البصرية.

وبالتالي ، يمكن استخدام اتصالات DWDM لنقل البيانات عبر مسافات طويلة لأنها يمكن أن تزيد من عرض النطاق الترددي لشبكات الألياف الموجودة.

2.شبكة النقل البصري (OTN) :

ترمز OTN إلى شبكة النقل البصري وتوفر إطار شبكة يضيف إمكانات SONET/ SDH إلى أجهزة WDM مثل مراقبة الأداء واكتشاف الأخطاء وقنوات الاتصال وهيكل الإرسال المتعدد.

يعمل في الطبقة الأولى ويجمع بين المهام المختلفة معًا في نفق تقنية WDM ، مما يزيد من مسافة الإرسال وسعة الألياف الضوئية.

وهذا يعني أن بنية إطار OTN تجمع بين مرونة تقنية SDH/SONET مع قابلية توسيع النطاق الترددي لـ DWDM لتوفير التسليم ، وتعدد الإرسال ، والتوجيه ، والإدارة ، والتنظيم ، والبقاء على قيد الحياة للقنوات البصرية التي تحمل إشارات العملاء.

تم تصميم شبكات النقل البصرية لتوفير إطار شفاف لحمل أنواع حركة المرور المختلفة بكفاءة ، والتي يمكن أن تقلل من ACPEX/OPEX في الشبكة مع معالجة التغييرات الحادة في أنواع حركة المرور.

باختصار ، يمكن ترجمة جاذبية OTN إلى كلمتين: الشفافية وسهولة الإدارة.

3. الاختلافات بين DWDM و OTN

DWDM هو نظام من نقطة إلى نقطة ، بينما يتكون OTN من موصل كروس بصري (OXC) ومضاعف انقسام وإدخال بصري (OADM) مع ميزات مثل القدرة على التقاطع البصري وتحويل الطول الموجي. تم تطويره على أساس تقنية DWDM ، يهدف OTN إلى تحسين موارد شبكة النقل الحالية. بالإضافة إلى توفير ناقل حركة DWDM بسعة كبيرة ، يسمح OTN أيضًا بتبديل قنوات DWDM المختلفة وفقًا لاحتياجات حركة المرور.

بالإضافة إلى ذلك ، لأنه ثبت أنه يستخدم كابل الألياف الضوئية واستخراج تدفق البيانات ، لذلك يولي الناس المزيد من الاهتمام للبيانات الموجودة على أمان رابط DWDM ، على النقيض من ذلك ، سوف يتدفق رابط توجيه وفعال إلى دائرة مخصصة بدرجة عالية من الخصوصية والأمان ، يمكن منع بعض أجزاء الشبكة المتسللين من اعتراض البيانات أو الوصول إلى مناطق أخرى.

يمكن ملاحظة أن شبكات OTN تتفوق على شبكات DWDM من حيث قدرات الربط الشبكي المعززة للأمن والطول الموجى والتسلسل الهرمي المضاعف القياسي والنقل البصري الشفاف من النهاية إلى النهايةNcy لحركة مرور العملاء.

خاتمة

DWDM و OTN هي الموضوعات التي تمت مناقشتها في هذه الورقة وهي تهم أولئك الذين يرغبون في الاستفادة منها بشكل أفضل ويستحقون المزيد من الاستكشاف. في حين توجد بالفعل اختلافات بين OTN و DWDM ، فإن هاتين التقنيتين لا يمكن تعويضهما وقد أصبحتا نقطتين رئيسيتين في البنية التحتية للاتصالات للشبكات الإقليمية من خلال السماح بتجاوز عرض النطاق الترددي للشبكات القائمة.
